QC 系列穿透式双向密封刀闸阀

    产品介绍:QC 型穿透式气动插板阀是一种闸板与阀座始终紧密接触 密封的阀门,其原理是闸板上开有一个通径大小的圆口, 通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻 合的动作,阀腔与闸板间隙较小,不会随着闸板移动而把 介质停留在阀腔中。密封阀座为活动结构设计,有防腐和 自动补偿功能,因而寿命更长,在关闭和开并启过程中阀 座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有 切断介质的特点,安装时不受角度限制,操作方便能随时 调整尺度,此结构彻底解决了阀门在水平、任何角度或垂 直安装管线不卡物料。

    开关形式:2

    型号:2

    材质:2

    设计标准:2

    订购热线:0577-86616200
    立即定购
    • 产品说明

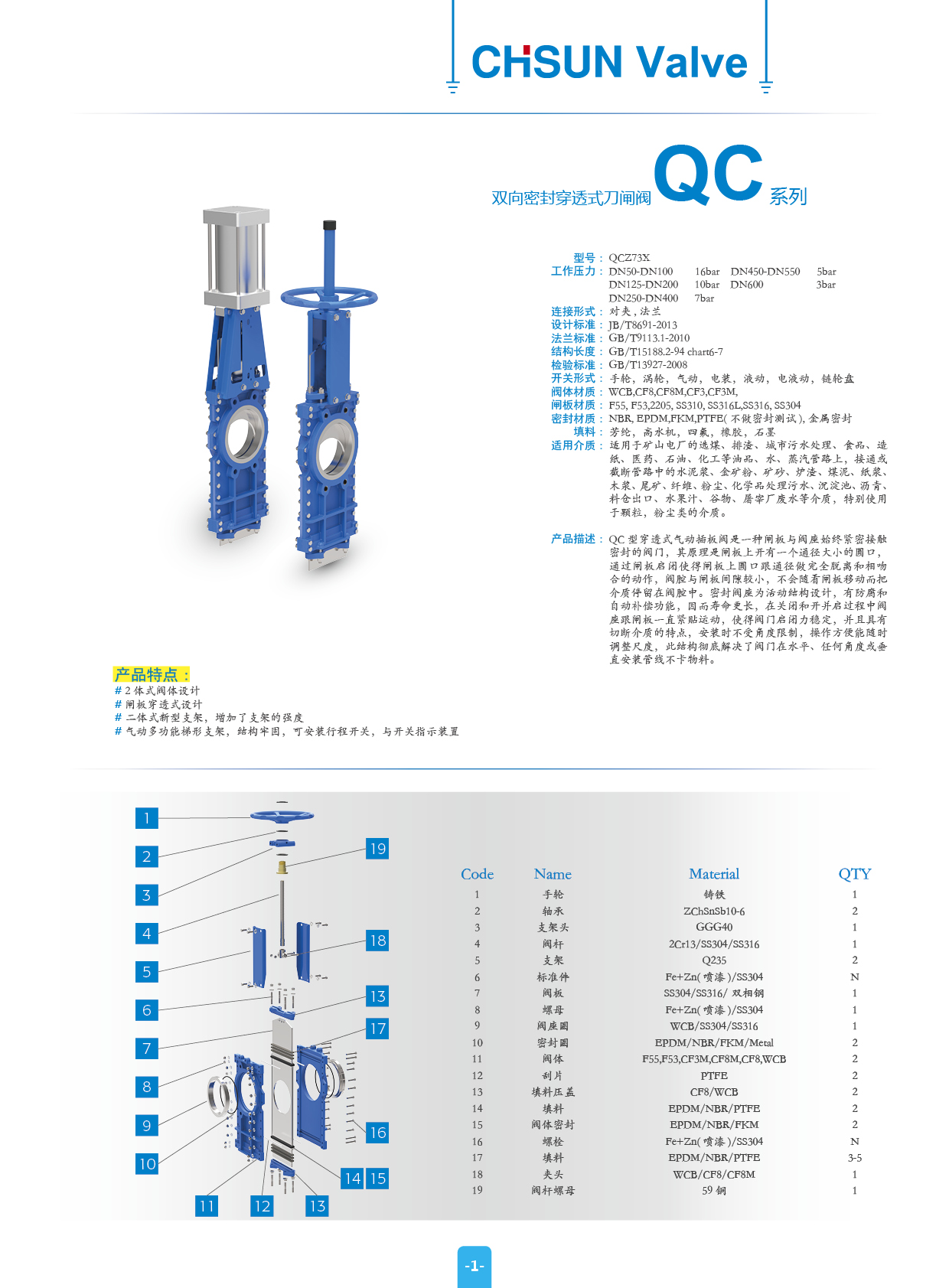

    • 总装图

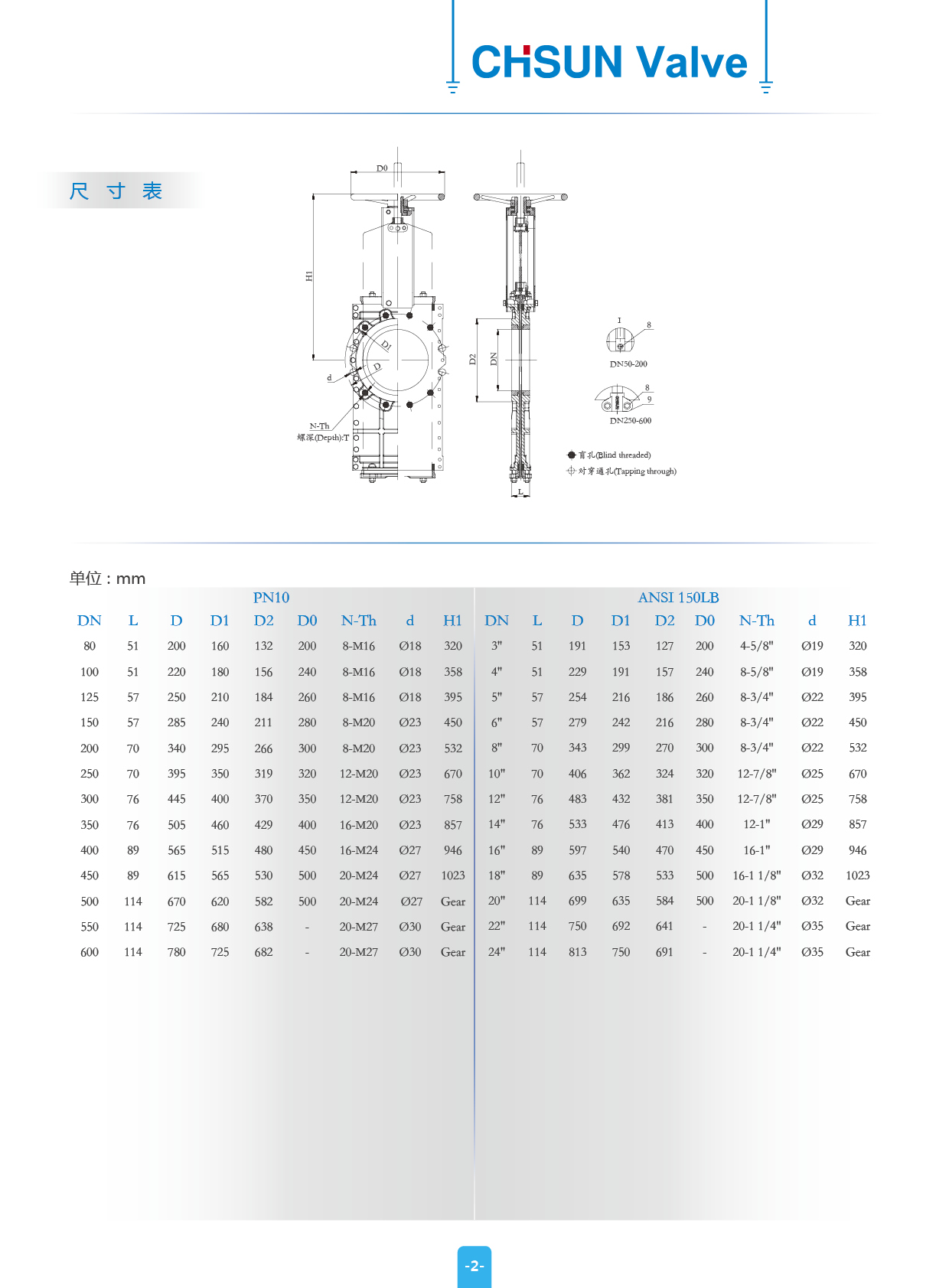

    • 尺寸表
    • 应用领域
    型号: QCZ73X
    工作压力: DN50-DN100 16bar
    DN125-DN200 10bar
    DN250-DN400 7bar
    DN450-DN550 5bar
    DN600-DN700 3bar
    DN800-DN900 2bar
    DN1000-DN1400 1bar
    连接形式: 对夹
    设计标准: JB/T8691-2013
    法兰标准: GB/T9113.1-2010
    结构长度: GB/T15188.2-94 chart6-7
    检验标准: GB/T13927-2008
    开关形式: 手轮,涡轮,气动,电装,液动,电液动,链轮盘
    阀体材质: WCB,CF8,CF8M
    闸板材质: F55, F53,2205, SS310, SS316L,SS316, SS304
    密封材质: NBR, EPDM,PTFE,FKM
    填料: 芳纶,高水基,四氟,橡胶,石墨
    适用介质: 适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域
    产品描述: QC型穿透式气动插板阀是一种闸板与阀座始终紧密接触密封的阀门,其原理是闸板上开有一个通径大小的圆口,通过闸板启闭使得闸板上圆口跟通径做完全脱离和相吻合的动作,阀腔与闸板间隙较小,不会随着闸板移动而把介质停留在阀腔中。密封阀座为活动结构设计,有防腐和自动补偿功能,因而寿命更长,在关闭和开并启过程中阀座跟闸板一直紧贴运动,使得阀门启闭力稳定,并且具有切断介质的特点,安装时不受角度限制,操作方便能随时调整尺度,此结构彻底解决了阀门在水平、任何角度或垂直安装管线不卡物料。
    产品特点: # 2体式阀体设计
    #闸板穿透式设计
    # 二体式新型支架,增加了支架的强度
    #气动多功能梯形支架,结构牢固,可安装行程开关,与开关指示装置

    造纸,沥青,尾矿,排渣,水泥,煤泥等。
