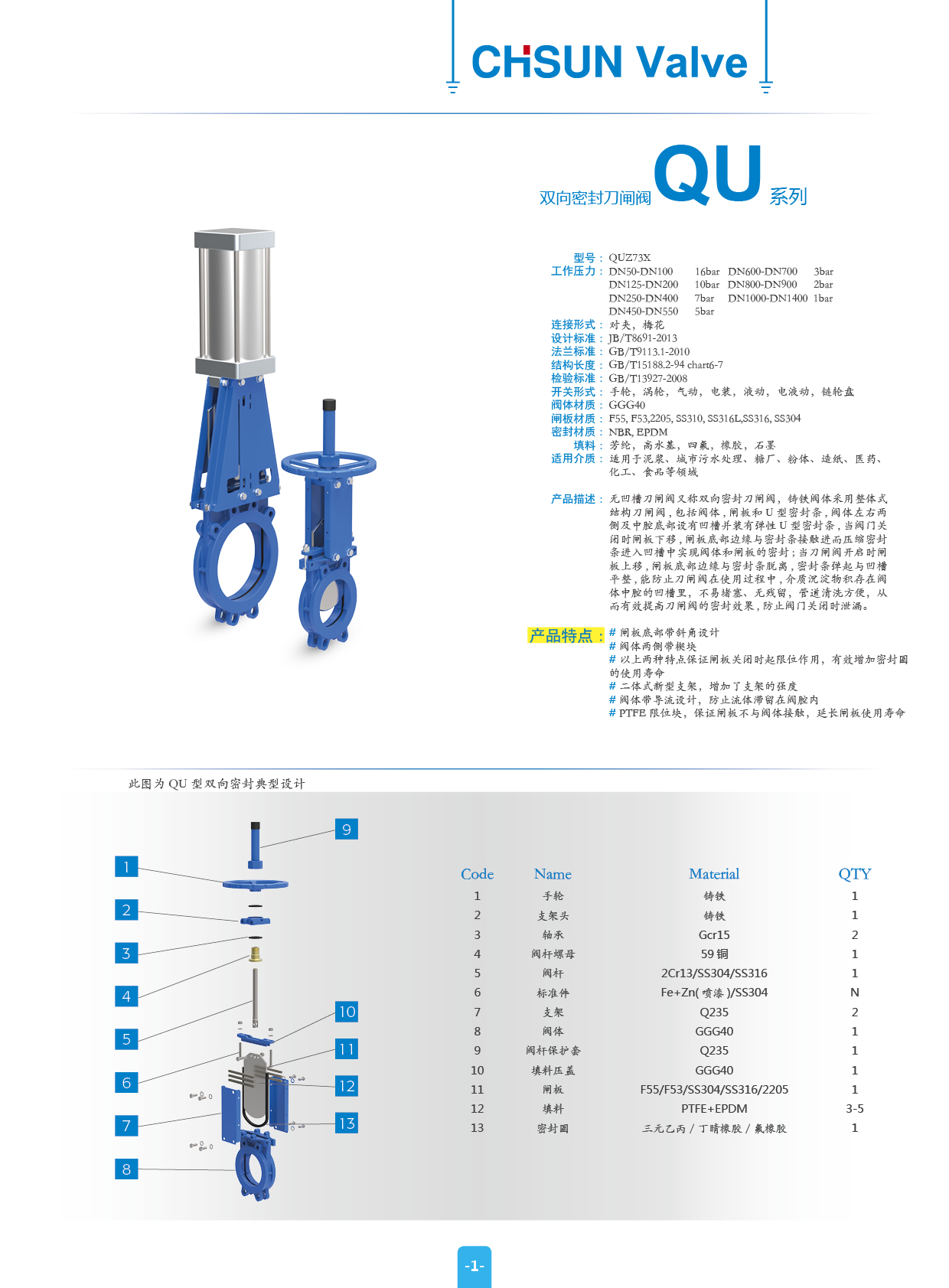

产品介绍：无凹槽刀闸阀又称双向密封刀闸阀，铸铁阀体采用整体式 结构刀闸阀, 包括阀体, 闸板和U 型密封条, 阀体左右两 侧及中腔底部设有凹槽并装有弹性U 型密封条, 当阀门关 闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封 条进入凹槽中实现阀体和闸板的密封;
开关形式:手轮，涡轮，气动，电装，液动，电液动，链轮盘
型号：QUZ73X
材质：F55, F53,2205, SS310, SS316L,SS316, SS304
设计标准：JB/T8691-2013
|
型号：
|
QUZ73X |
|
工作压力：
|
DN50-DN100 16bar DN125-DN200 10bar DN250-DN400 7bar DN450-DN550 5bar DN600-DN700 3bar DN800-DN900 2bar DN1000-DN1400 1bar |
|
连接形式：
|
对夹，梅花 |
|
设计标准：
|
JB/T8691-2013 |
|
法兰标准：
|
GB/T9113.1-2010 |
|

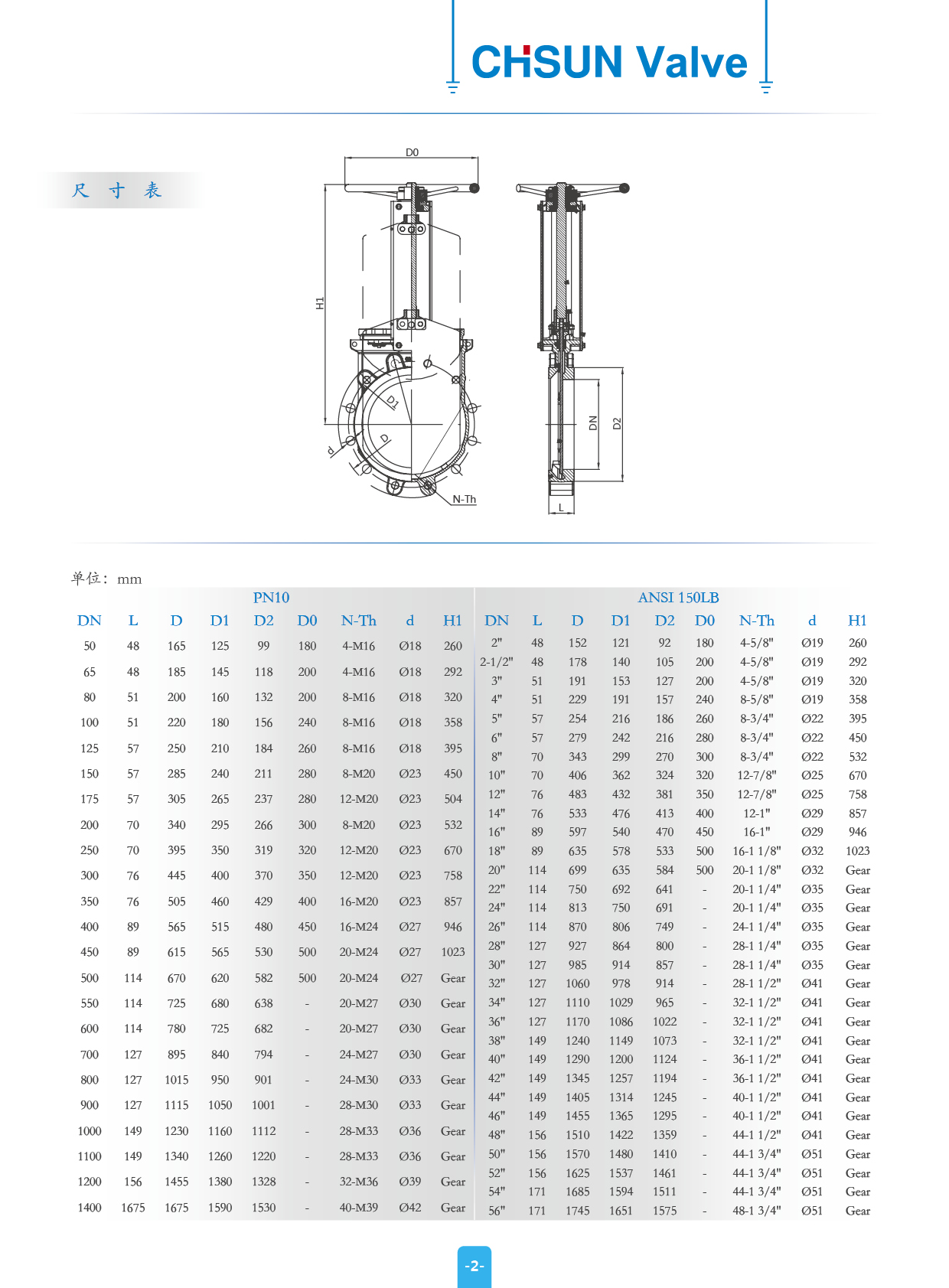

结构长度：
|
GB/T15188.2-94 chart6-7 |
|
检验标准：
|
GB/T13927-2008 |
|
开关形式：
|
手轮，涡轮，气动，电装，液动，电液动，链轮盘 |
|
阀体材质：
|
GGG40 |
|
闸板材质：
|
F55, F53,2205, SS310, SS316L,SS316, SS304 |
|
密封材质：
|
NBR, EPDM |
|
填料：
|
芳纶，高水基，四氟，橡胶，石墨 |
|
适用介质：
|
适用于泥浆、城市污水处理、糖厂、粉体、造纸、医药、 化工、食品等领域 |
|
产品描述：
|
无凹槽刀闸阀又称双向密封刀闸阀，铸铁阀体采用整体式结构刀闸阀, 包括阀体, 闸板和U 型密封条, 阀体左右两侧及中腔底部设有凹槽并装有弹性U 型密封条, 当阀门关闭时闸板下移, 闸板底部边缘与密封条接触进而压缩密封条进入凹槽中实现阀体和闸板的密封; 当刀闸阀开启时闸板上移, 闸板底部边缘与密封条脱离, 密封条弹起与凹槽平整, 能防止刀闸阀在使用过程中, 介质沉淀物积存在阀体中腔的凹槽里，不易堵塞、无残留，管道清洗方便，从而有效提高刀闸阀的密封效果, 防止阀门关闭时泄漏。 |
|
产品特点：
|
# 闸板底部带斜角设计 #阀体两侧带楔块 # 以上两种特点保证闸板关闭时起限位作用，有效增加密封圈的使用寿命 # 二体式新型支架，增加了支架的强度 #阀体带导流设计，防止流体滞留在阀腔内 # PTFE限位块，保证闸板不与阀体接触，延长闸板使用寿命 |
